村田磁珠介紹

村田（muRata）磁珠歸屬于種EMI靜噪元器件,也同屬靜噪過濾器，學名字叫做塊狀鐵氧體磁珠，作用等效于電阻器和電感器串連在電路板上，電阻值和電感值均由電路板上工作頻率轉變而改變，在高頻率根據時，表現出了阻性，進而發揮其過慮高頻率的過濾器功效。

生產制造村田磁珠關鍵原材料是鐵氧體磁芯，主要成分鐵鎂合金或鐵鎳合金，表面成黑色。電路板上的高頻信號在經過鐵氧體磁芯這些材料的時候會很多耗費高頻信號，也正是因為鐵氧體磁芯這樣的耗費高頻率的特點，促使磁珠在電路板上起到阻高頻率通低頻率的功效。

村田磁珠構造

下面的圖為塊狀鐵氧體磁珠的常見構造。在初始鐵氧體磁芯層狀中間產生電磁線圈圖案設計，同時通過集成化和燒造的一個過程，造成三維電磁線圈構造。

村田磁珠命名規則

以型號BLM18AG331SN1D為例：

BL：表明塊狀鐵氧體磁珠

M:表明多層型,還有一種是A型表明排序型

18：意味著規格，村田磁珠規格有如下幾幾類：

編號規格（長*寬）EIA編碼

03表明0.6*0.3mm =0201

15 表明1.0*0.5mm= 0402

18 表明1.6*0.8mm= 0603

2A 表明2.0*1.0mm= 0804

21表明 2.0*1.25mm =0805

31 表明3.2*1.6mm =1206

41 表明4.5*1.6mm =1806

AG：特點與應用，在其中這一還有其他的幾類特點，分別為表明以下這些：

1、AF、AG、AJ、AH、TG是一般電源電路用；

2、BA、BB、BC、BD、BE是快速電源線用；

PD、PF、PG是開關電源用；RK是數字接口用；HG是GHz頻段一般線路用；EG是GHz頻段一般線路用（低電阻測量值）；HB、HD、HE是GHz頻段快速電源線用；HK是GHz頻段數字接口用；GG是中GHz頻段一般線路用；GA是中GHz頻段快速電源線用。

331：意味著磁珠的阻值：由三位數字表明，單位為歐母，第一位和第二位數是有效位數，第三位數字代表跟在前面二位數據后零的數量。331=33后邊1個零（330歐）

S：意味著特點，如S表明熱鍍鋅

N：表明基本型

1：電源電路數量：1——1個電源電路，4——4個電源電路

D：意味著外包裝，與電容器,電感器包裝規格同樣.

村田磁珠的選用

1.磁珠的單位是歐母，而非亨特，這一點需要注意。由于磁珠的單位是依照它在某一頻率產生的阻抗來標稱的，阻抗的單位也是歐母。磁珠的DATASHEET上一般會提供頻率和阻抗的特點趨勢圖，一般以100MHz為基準，例如1000R@100MHz，意思是說在100MHz頻率的時候磁珠的阻抗等同于600歐母。

2.一般過濾器是由無消耗的電抗元件構成的，他在線路中的作用是把阻帶頻率反射回信號源，所以這類過濾器也叫反射過濾器。當反射過濾器與信號源阻抗不匹配時，便會有一部分能量被反射回信號源，導致影響電平的增強。為解決這一弊端，可在過濾器的入線中使用鐵氧體磁環或磁珠套，運用滋環或磁珠對高頻信號的渦流損耗，把高頻成份轉化成熱損耗。因此磁環和磁珠事實上對高頻成份起吸收作用，因此有時也稱之為吸收過濾器。

不同的鐵氧體抑制元件，有不同的最好抑止工作頻段。一般磁導率越大，抑止的次數就越低。此外，鐵氧體的體積越多，抑止效果越好。在體積一定時，長而細的形態比短而粗的抑止效果好，內徑越低抑止效果也越好。但在有直流或交流偏流的情形下，還存在鐵氧體飽和的問題，抑制元件截面越多，越不易飽和，可承受的偏流越多。

EMI吸收磁環/磁珠抑止差模干擾時，根據它電流值正比于其體積，二者失衡導致飽和，減少了元件特性;抑制共模干擾時，將電源的兩根線(正負)同時穿過一個磁環，有效信號為差模信號，EMI吸收磁環/磁珠對其沒有任何影響，但對于共模信號則表現出較大的電感量。磁環的使用時還有一個較好的方法是讓穿過的磁環的導線反復繞幾下，以增強電感量。可以根據它對干擾信號的抑制原理，合理使用它抑制效果。

鐵氧體抑制元件應當安裝于靠近干擾源的區域。針對輸入/導出電路，應盡量靠近屏蔽殼的進、出口處。對鐵氧體磁環和磁珠組成吸收過濾器，除了應選用高磁導率的是耗材料外，還要注意它運用場所。它們在線路中對高頻成份所呈現的電阻約是十至幾百Ω，所以它在高阻抗電路中的作用并不明顯，相反，在低阻抗電路(如功率分配、電源或射頻電路)中應用將很有效。

村田磁珠特性主要參數

1、電阻測量DCResistance(mohm)：直流電流根據此磁珠時，此磁珠所呈現出來的阻值。

2、額定電流RatedCurrent(mA)：表明磁珠正常的工作的時候的主要容許電流量。

3、特性阻抗[Z]@100MHz(ohm)：這兒所稱的是交流阻抗。

4、特性阻抗-頻率特點：表述阻抗值隨工作頻率變動的曲線圖。

5、電阻器-頻率特點：表述阻值隨工作頻率變動的曲線圖

6、阻抗角-頻率特點：表述阻抗角隨工作頻率變動的曲線圖。

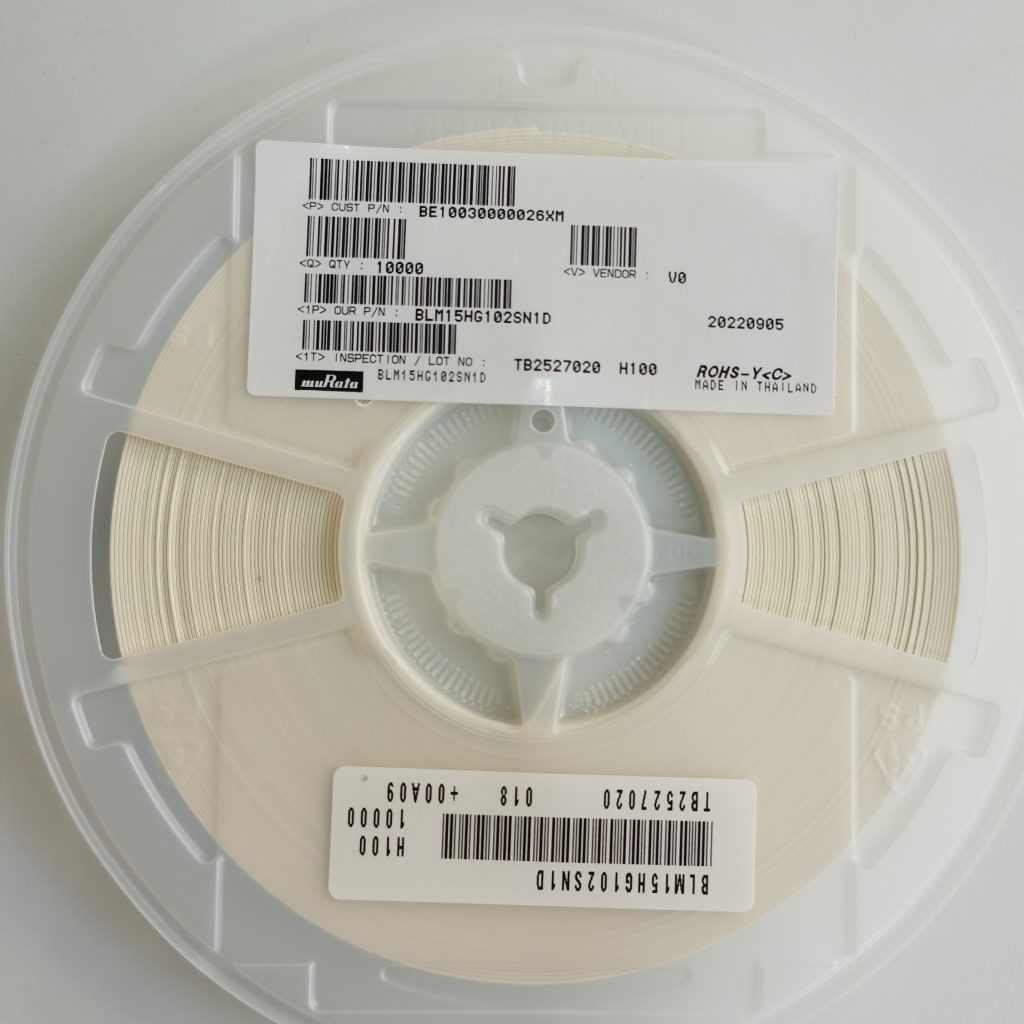

村田磁珠料盤實物拍攝圖片詳見下圖
